HF 236 TL III 220V elektronisches vorschaltgeräte

Erhellen Sie Ihren Raum mit dem elektronischen Vorschaltgerät HF P 236 TL-D III 220V. Versorgen Ihre Beleuchtung effizient Strom und sorgen für ein helleres Ambiente.

Version III
Lampentyp TL-D
Anzahl Lampen 2 piece
Lampenleistung 36 W
Netzspannung 220 - 240 V
Netzfrequenz 50 - 60 Hz
Gehäuse L 280 × 30 × 28
CELMA EEI A2 BAT
Lebensdauer 90% 50000 h
Zündungsmethode Programmierter Start
Automatischer Neustart Ja
Zündzeit 0.9 (max) s
Betriebsfrequenz 45 kHz
Netzspannungsicherheit –10% /+10%
Netzspannung (AC) -8% /+6%
Einschaltstromspitze 18 (max) A
Einschaltstromweite 0.25ms
Erdkriechstrom 0.5 mA
Verlustleistung 5.5 W
Konstante Leistungsabweichung -2% /+2%
Betriebsgerät-Lichtstrom-Fak. 0.96 -
PowerFactor 100% Leistungsabg. 0.98 -
Batteriespannung Lampenzündung 186 - 275 V
Batteriespannung lauf. Lampen 186 - 275 V
Überspannungsschutz 320 V 48 hr
Überspannungsschutz 350 V 2 hr
Crestfaktor 1.7 (max) -
Brumm- und Geräuschlevel < 30 dB(A)
Kabelkapa. Sek. zu Erde 200 pF
Kabelkapa. Sekundärseite 200 pF
Type der Eingangklemme WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Type der Ausgangsklemme WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Max. 0.75m
Streifenlänge 8.0-9 mm
Master/Slave (zweilampig) Not applicable [Master/Slave oper. not applicable]
Wcs Eingangsterminals 0.50 - 1 mm²
Wcs Ausgangsterminals 0.50 - 1 mm²
Ausgewies. Lampenleist.b.TL-D 36 W
Systemleistung für TL-D 68 W
Lampenleistung für TL-D 62.5 W
Energeiverlust für TL-D 5.5 W
T-case life 80 C
T-case maximum 80 (max) °C
T-Zündung -25 (min), 60 (max) °C
T-ambient -25 (min), 60 (max) °C
T-storage -40 (min), 50 (max) °C
Bal lm Fac Emergency operation 0.7 -
Light output after 5 sec 50% of EBLF
Light output after 60 sec 100% of EBLF
Normal operating voltage (DC) 220 - 240 V
Batt volt guaranteed ignition 186 - 275 V
Batt volt guaranteed operation 176 - 275 V

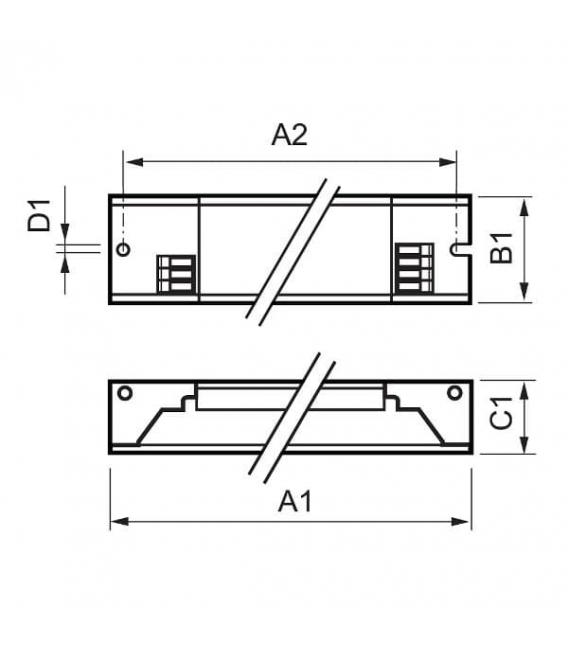

Länge A1 280 mm
Befestig.-lochabst. Länge A2 265 mm
Breite B1 30 mm
Höhe C1 28 mm
Befestigungslochdurchmesser D1 4.2 mm
Prüfzeichen ENEC / VDE-EMV
CE Kennzeichnung Ja
Temperatur Kennzeichnung 110 [Ja]
Notfallstandard IEC 60598-2-22

Vorteile
• Eine energieeffiziente Lösung
• Extrem verlustarm - höchstmögliche Klassifizierung Celma EEI A2 BAT
• Unbegrenzte Ein- und Ausschaltvorgänge
• Besonders geeignet für den Einsatz von Bewegungsmeldern

Leistungsmerkmale
• Flackerfreier Warmstart in < 0,5s
• 100000 h Lebensdauer (Ta = 50 °C)
• Smart Power gewährleistet konstantes Licht, unabhängig von Spannungsschwankungen
• Geeignet für Gleichstrom-Notbetrieb entsprechend IEC/EN 60598-22

• Für Allgemein- und Akzentbeleuchtung im Innenbereich
• Für bewegungsabhängig gesteuerte Beleuchtung
• Für Anwendungen mit Anforderungen an lange Lebensdauer
