DALI 2x58W 220V DIM T8 quicktronic intelligent elektronisches

Rüsten Sie Ihre Beleuchtung mit dem elektronischen Vorschaltgerät DALI 2x58W 220V DIM T8 Quicktronic Intelligent auf. Erleben dimmbare Brillanz wie nie zuvor.

Eingangsspannung AC 198 - 264 V
Nennspannung 220 - 240 V
Netzfrequenz 50 - 60 Hz
Eingangsspannung DC 154…276 V
Betriebsfrequenz 46…120 kHz
Max. Anz. EVG an Sicherungsaut. 10 A (B) 8
Max. Anz. EVG an Sicherungsaut. 16 A (B) 13
Verlustleistung im Stand-By-Betrieb 0.2 W
Einschaltstrom 45 A
Startzeit 0.6 s

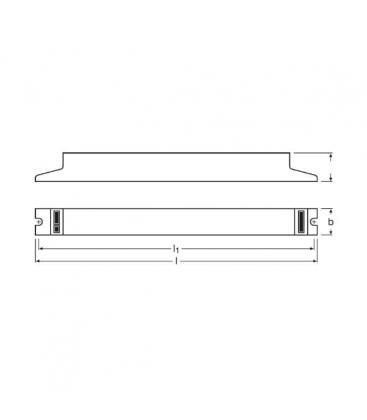

Länge 423 mm
Breite 30 mm
Höhe 21 mm
Lochmaßabstand Länge 415 mm
Abisolierlänge eingangsseitig 8.0…9 mm
Abisolierlänge ausgangsseitig 8.0…9 mm
Leitungsquerschnitt ausgangsseitig 0.5-1.5 / 0.5-1 mm²
Leitungsquerschnitt eingangsseitig 0.5-1.5 / 0.5-1 mm²
Umgebungstemperaturbereich –20…+50 °C
EVG Lebensdauer 100000 h
DIM-Schnittstelle DALI / Touch DIM / Touch DIM Sensor
Dimmbereich 1…100%
Dimmbar Ja
Überlastschutz Ja
Übertemperaturschutz Leistungsrückregelung und Abschaltung bei T > 75 °C am tc Punkt
Geeignet für Leuchten mit Schutzklasse I
Sicherheitsabschaltung bei Lampen-EOL EOL T.2
Prüfzeichen - Zulassung VDE / VDE-EMC / ENEC 10 / EL / GOST / RCM / CCC / E1-Zulassung
EEI - Energieeffizienzklasse A1 BAT
Normen Gemäß EN 61347-2-3/Gemäß EN 60929/Gemäß EN 55015: 2006 + A1: 2007/Gemäß EN 61000 - 3-2/Gemäß EN 61547
Schutzklasse I
Schutzart IP20

Vorteile
• Einfache Leuchtenintegration dank gleicher Gerätegröße wie DALI GI EVG
• Touch DIM-Funktion für einfaches und kostengünstiges Dimmen mehrerer EVGs
• Gleicher Lichtstrom bei Gleich- und Wechselspannung
• Dimmen von Amalgamlampen ohne Flimmern oder Lebensdauerverkürzung
• Automatische Wiedereinschaltung nach Lampenwechsel
• Keine neuen Approbationen notwendig
DALI Produkteigenschaften
• Ansteuerung über DALI-Schnittstelle
• Einhaltung des DALI Standards nach IEC 60929 und IEC 62386
• Steuereingang überspannungsfest und verpolungssicher (OSRAM-EVG)
Touch DIM- und Touch DIM Sensor-Funktion
• Manueller Dimmbetrieb ohne Steuergerät mit Standard-Installationstaster
• Inklusive Memory-Funktion (Doppelklick) und Softstart

Anwendungsgebiete
• Für Einsatz in Notbeleuchtungsanlagen gem. EN 50172 / DIN VDE 0108-100 geeignet
• Einbau in Notbeleuchtungsanlagen gemäß IEC 61347-2-3, Anhang J
• Industrie
• Großraumbüros, Korridore oder Lagerräume
• Öffentliche Gebäude
• Sporthallen und Fabriken
• Lichtbänder
• Shopbeleuchtung

• Corridor-Funktion für direkten Anschluss des EVG an handelsübliche Bewegungsmelder
• Corridor-Funktion mit voreingestelltem Licht-Programm
• TouchDIM-Funktion für freie Parametrisierung des Lichtwertes und der Einschaltzeit
• Fit for SMART GRID für Rückmeldung der aufgenommen Netzleistung und Lampenbetriebsstunden
• Fit for Emergency-Funktion für automatische Erkennung von Notlichtbetrieb durch EVG
• Sehr niedriger Standby-Leistungsverbrauch: < 0,2 W (A1 BAT)
• Lebensdauer: bis zu 100000 h (bei Tc = 65 °C, max. 10% Ausfallrate)
• Sehr hohe Schaltfestigkeit: bis zu 300000
• Dimmbereich: 1…100% (3…100% mit Kompaktleuchtstofflampe)
• POWER2LAMP-Funktion für optimale Anpassung der EVG-Leistung auf die Lampe während Lampenlebensdauer
