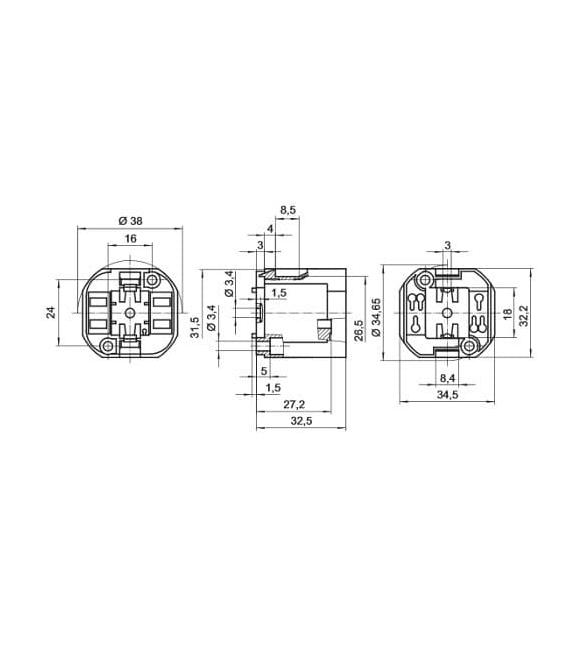

Vossloh Schwabe Fassung GX24q 3,4 TC tEL

Sockel: GX24q-3,4
Lampe: TC-TEL
Leistung: 26 W, 32 W/42 W
Glattmantel
Gehäuse: PBT GF, weiß, T140
Nennwert: 2/500
Doppel-Steckklemmen: 0,5 - 1 mm² (Lampenkreis)
Zusätzlich bei G24q-, GX24q-Fassungen: Einzel-Steckklemmen: 0,5 - 1 mm² (Starterkreis)
Rückseitige Bohrungen für selbstschneidende
Schrauben nach ISO 1481/7049-ST4,2-C/F
Vorderseitige Durchgangslöcher für Schrauben M3
Zentrales Durchgangsloch für Schraube M3
Verdrehungsschutznocken

Die Fassung 527745 darf nur in Leuchten verwendet werden, die mit elektronischen Vorschaltgeräten betrieben werden, welche nach den zutreffenden Normen zertifiziert sind und welche den Leistungsbereich 26, 32 und 42 W der Lampen abdecken.

Bei der Befestigung der Fassung ist zu berück-sichtigen, dass die TC-T- und TC-TEL-Lampen über die Fassung hinausragen. Bei der Benutzung des Zentralloches zur Befestigung der Fassung sind zusätzliche Vertiefungen für die Verdrehungs- schutznocken vorzusehen.
