Vossloh Schwabe VS-Kondensator 8mF 50/60Hz 250V 40950

Kondensatoren vom Typ A mit Kunststoffgehäuse - 250 V.
Für T/TC-Leuchtstofflampen und HS/HI/HM/LS-Entladungslampen.
Typ: 40950
Kapazität: 8mF

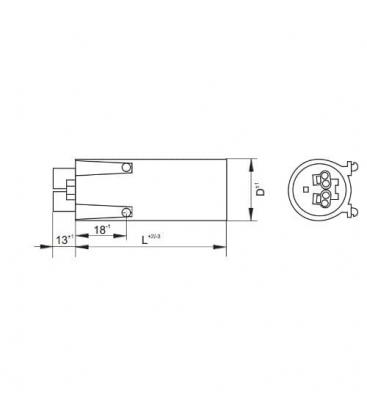

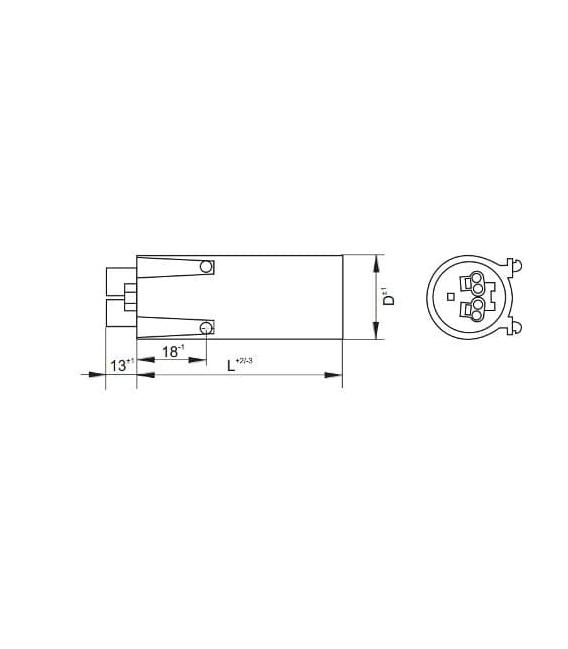

Abmessung / Länge mm: 30/68
Befestigung: Seitenclip
Gefüllt / Trocken: Trocken
Klemme: Push-in-Klemme
Thermosicherung: -
Prüfzeichen: I
Technische Details der Vossloh-Schwabe Parallelkondensatoren
Alle VS-Kondensatoren entsprechen IEC 61048 A2 (Sicherheit) und IEC 61049 (Betrieb). Kondensatoren mit einer Nennspannung von 250 V und 280 V tragen auch das ENEC-Zeichen.
Nennspannung
• 250 V, 50 - 60 Hz ;
• 280 V, 50 - 60 Hz ;
• 450 V, 50 - 60 Hz (je nach Typ)
Kapazitätstoleranz: ±10% ; ±5%
Temperaturbereich: –40…+85 °C
Relative Feuchtigkeitsbelastung:
• Klasse F für Typ-B-Kondensatoren
• 75% Jahresmittel
• 95% Spitzenwert an 30 Tagen
• Klasse G für Typ-A-Kondensatoren
• 65 % Jahresmittel
• 85% Spitzenwert an 30 Tagen

Kondensatoren dürfen nicht kondensiert werden

Ausfallraten bei Einhaltung der maximalen Spannungs-, Strom- und Temperaturwerte = 1 ‰ pro 1000 Betriebsstunden

Zulässiges Drehmoment an der Basisschraube:
• M8 × 10 - 5 Nm (Aluminiumgehäuse)
• M8 × 10 - 2,2 Nm (Kunststoffgehäuse)
Geteilte Befestigungsstifte mit einem Abstand von 20 mm für Kunststoffgehäuse (Seitenclip)
Optionale Thermosicherung (Kondensatoren Typ A)
Anschlussdrähte:
Parallelkondensatoren für Leuchtstofflampen
• Gehäusedurchmesser 25 - 30 mm: 0,5 - 1 mm² und IDC-Klemmen für H05 V-U 0,5-Leiter
• Gehäusedurchmesser > 30 mm: 0,5 - 1 mm² Parallelkondensatoren für Hochdrucklampen
• Gehäusedurchmesser 25 - 30 mm: 0,5 - 1 mm² und IDC-Klemmen für H05 V-U 0,5-Leiter
• Gehäusedurchmesser > 30 mm: 0,5 - 1,5 mm²
