Vossloh Schwabe Condensatore VS 8mF 50/60Hz 250V 40950

Condensatori di tipo A con involucro in plastica - 250 V.
Per lampade fluorescenti T/TC e lampade a scarica HS/HI/HM/LS.
Tipo: 40950
Capacità: 8mF

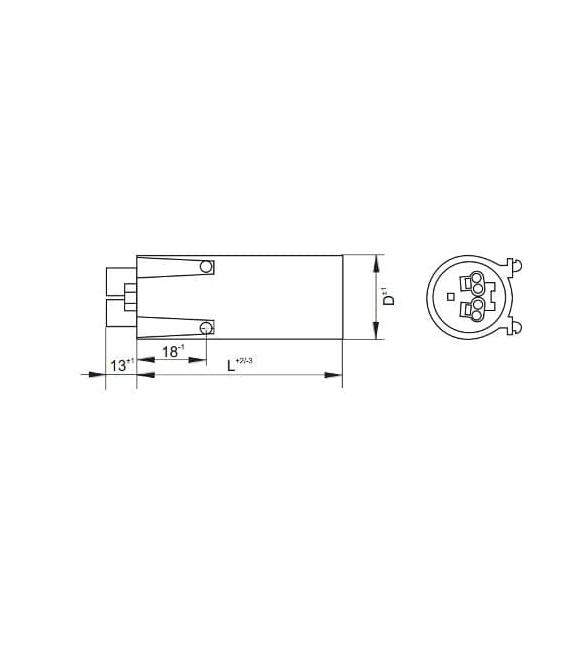

Dimensione / Lunghezza mm: 30/68
Montaggio: clip laterale
Riempito / Asciutto: Asciutto
Terminale: terminale push-in
Fusibile termico: -
Marchio di approvazione: I
Dettagli tecnici dei condensatori paralleli Vossloh-Schwabe
Tutti i condensatori VS sono conformi a IEC 61048 A2 (Sicurezza) e IEC 61049 (Funzionamento). Anche i condensatori da 250 V e 280 V sono contrassegnati dal marchio ENEC.

Voltaggio nominale
• 250 V, 50 - 60 Hz ;
• 280 V, 50 - 60 Hz ;
• 450 V, 50 - 60 Hz (dipende dal tipo)
Tolleranza di capacità: ±10%; ±5%
Intervallo di temperatura: da –40…+85 °C
Carico di umidità relativa:
• Classe F per condensatori di tipo B
• 75% medio annuo
• Valore di picco del 95% su 30 giorni
• Classe G per condensatori di tipo A
• 65% media annua
• 85% del valore di picco su 30 giorni

I condensatori non devono essere soggetti a condensa

Tassi di guasto se vengono rispettati i valori massimi di tensione, corrente e temperatura = 1 ‰ per 1000 ore di funzionamento

Coppia ammessa sulla vite di base:
• M8 × 10 - 5 Nm (involucro in alluminio)
• M8 × 10 - 2,2 Nm (involucro in plastica)
Perni di fissaggio divisibili con distanza di 20 mm per custodie in plastica (clip laterale)
Fusibile termico opzionale (condensatori di tipo A)
Cavi di collegamento:
Condensatori paralleli per lampade fluorescenti
• Diametro cassa 25 - 30 mm: 0,5 - 1 mm² e terminali IDC per conduttori H05 V-U 0,5
• Diametro cassa > 30 mm: condensatori paralleli 0,5 - 1 mm² per lampade ad alta pressione
• Diametro cassa 25 - 30 mm: 0,5 - 1 mm² e terminali IDC per conduttori H05 V-U 0,5
• Diametro cassa > 30 mm: 0,5 - 1,5 mm²
