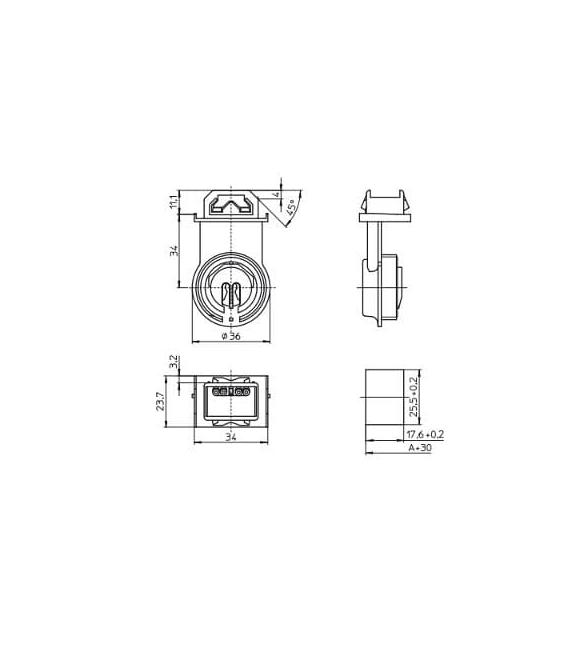

Vossloh Schwabe Fassung G5 84108

G5-Einsteckfassung
Gehäuse: PC, weiß, Innenteil: PBT GF
T140, Nennwert: 2/500
Doppel-Steckklemmen: 0,5 - 1 mm²
Einsteckfuß für Wanddicke: 1,4–2 mm

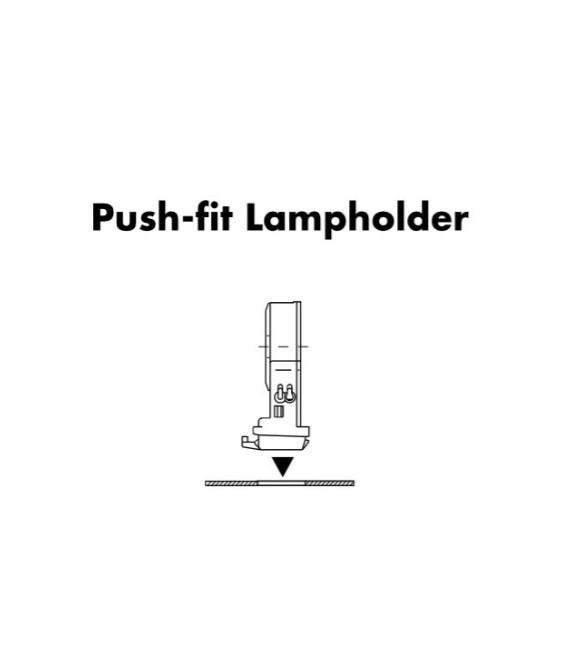

Einsteckfassungen

Dieser Fassungstyp, der häufig in Deckenaufbau- und Einbauleuchten zur Anwendung kommt, wird von oben in das Leuchtenblech eingesteckt. Dabei sollte der Fassungsfuß maximal vier Millimeter überstehen, da dieses Maß der üblichen Höhe der Abstandsnocken im Leuchtenkörper entspricht. Die Verdrahtung liegt bei diesen Fassungen meistens oberhalb des Leuchtenblechs seitlich zu den Fassungen. Es gibt jedoch auch Fassungen, bei denen die Leitungsführung durch den Fassungsfuß erfolgt und die Leitungen somit unterhalb der Blechebene verlaufen.
