Vossloh Schwabe Fassung G5 09105

G5-Durchsteck-/Aufbaufassung

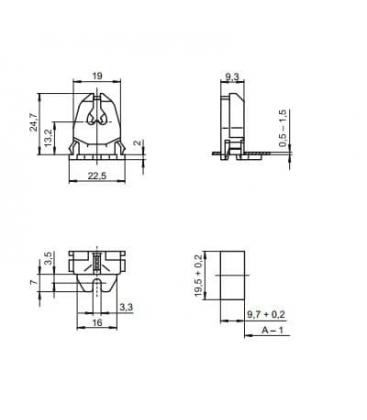

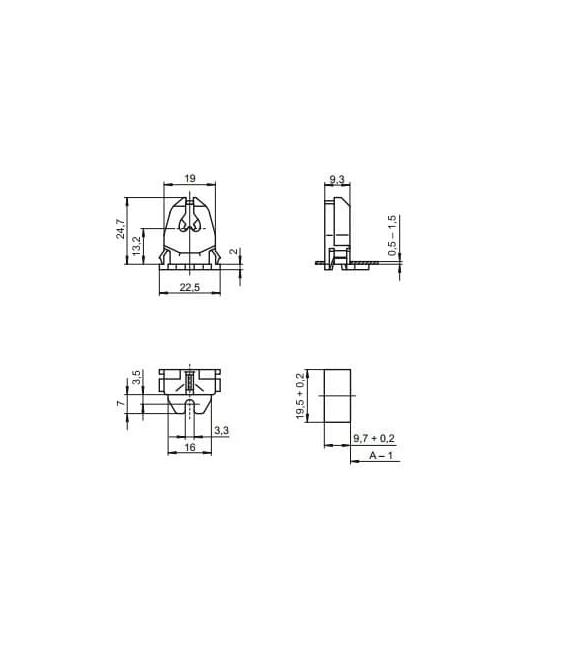

Lichtpunkthöhe Durchsteckfassung: 13,2 mm
Lichtpunkthöhe Aufbaufassung: 15,2 mm
Gehäuse: PC, weiß, T110
Nennwert: 2/500
Einzel-Steckklemmen: 0,5 - 1 mm²
Seitliche Rastnasen für Wanddicke 0,5 - 1,5 mm
Befestigungsschlitz für Schraube M3

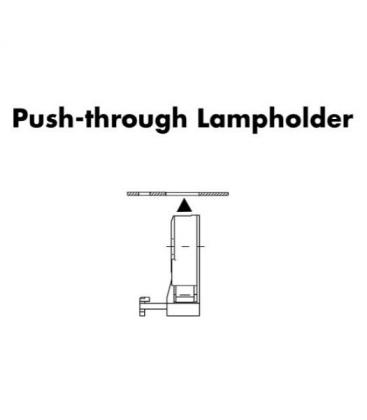

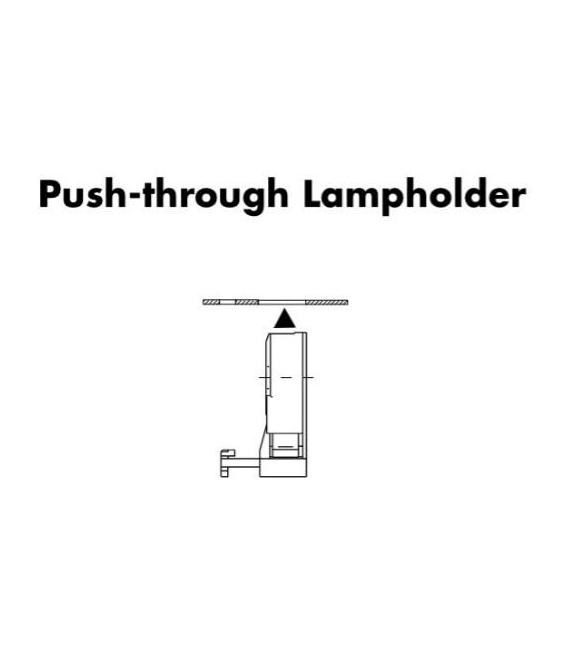

Durchsteckfassungen werden von unten durch einen Ausschnitt in das Leuchtenblech gesteckt und mittels seitlichen Rastnasen gehalten. Diese Fassungsart wird häufig in Leuchten eingesetzt, bei denen die Fassung von außen sichtbar bleibt, z. B. in sogenannten Lichtleisten. Die Leitungsführung verläuft unterhalb der Blechebene. In Bezug auf die Leuchte muss die Leuchtenvorschrift EN 60598-1 Abs. 8.2 beachtet werden.

Aufbaufassungen

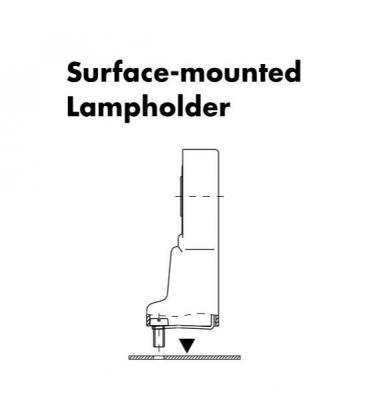

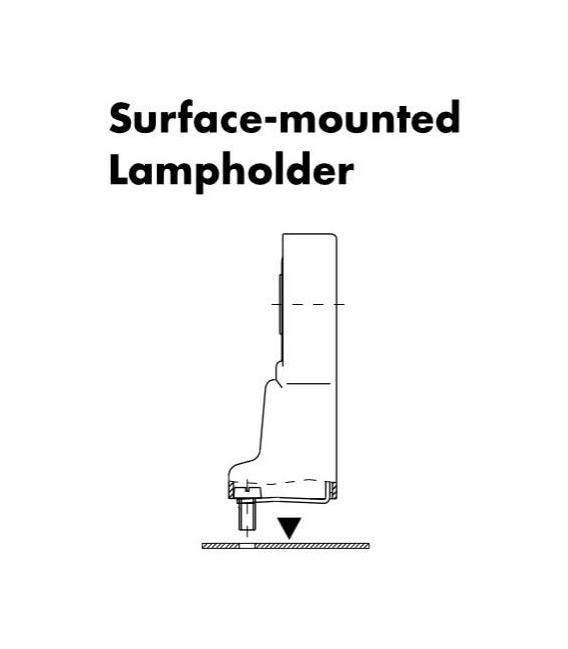

Die Fixierung von Aufbaufassungen erfolgt üblicherweise durch Schrauben oder Niete oberhalb einer Befestigungsebene, auf der auch die Verdrahtung verläuft. Da diese Art der Montage heutzutage bei großen Stückzahlen meist unwirtschaftlich ist, werden diese Fassungen fast nur noch in Sonderanwendungen, wie z. B. Displays oder Lichtwerbeanlagen, eingesetzt.
