Vossloh Schwabe VS Kondensator 100mF 280-300V 41073

Typ-B-Kondensatoren im Aluminiumgehäuse
Für Leuchtstofflampen T/TC – 280/300 V mit FPU.
Typ: 41073
Kapazität: 100mF

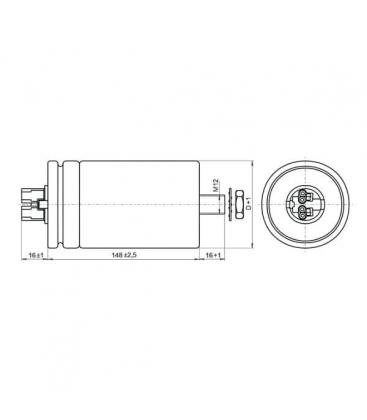

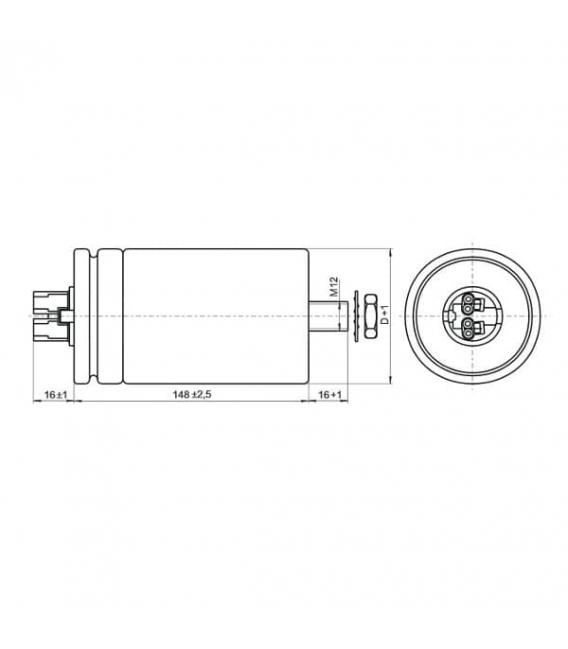

Abmessungen / Länge mm: 55/148
Befestigung: M12 x 16 Bolzen
Füllung: Planzenöl
Anschluss: Steckklemme
Schutz-vorrichtung: FPU
Prüf-zeichen: III


Technische Daten der Vossloh-Schwabe-Parallelkondensatoren
Alle Vossloh-Schwabe-Kondensatoren entsprechen der IEC 61048 A2 (Sicherheit) und IEC 61049 (Arbeitsweise). Kondensatoren der Spannungsreihen 250V und 280V tragen darüber hinaus das ENEC-Zeichen.

Nennspannung
-250V, 50/60 Hz;
-280V, 50/60 Hz;
-450V, 50/60 Hz (typabhängig)

Kapazitätstoleranz: ±10 %; ±5 %

Temperaturbereich: –40 bis +85 °C

Relative Luftfeuchtebeanspruchung:
-Klasse F bei Typ-B-Kondensatoren 75% Jahresmittel 95% Höchstwert an 30 Tagen
-Klasse G bei Typ-A-Kondensatoren 65% Jahresmittel 85% Höchstwert an 30 Tagen

Betauung der Kondensatoren ist nicht zulässig

Ausfallraten bei Einhaltung der Spannungs-, Strom- und Temperatur-grenzen = 1 ‰ pro 1000 Betriebs-stunden

Zul. Drehmoment an der Bodenschraube:
-M8x10 – 5,0 Nm (Aluminiumgehäuse)
-M8x10 – 2,2 Nm (Kunststoffgehäuse)

Befestigungssplinte mit einem Abstand von 20 mm bei Kunststoffgehäusen (Side Clip)

Optional Thermosicherung (Typ-A-Kondensatoren)

Anschlussdrähte:
Parallelkondensatoren für Leuchtstofflampen
-Gehäusedurchmesser 25–30 mm: 0,5-–1 mm2 und Schneidklemmen
-Gehäusedurchmesser >30 mm: 0,5–1 mm2

Parallelkondensatoren für Hochdrucklampen
-Gehäusedurchmesser 25–30 mm: 0,5–1 mm2 und Schneidklemmen für Leitungen H05V-U 0,5
-Gehäusedurchmesser >30 mm: 0,5–1,5 mm2

Vossloh Schwabe VS Kondensator 100mF 280-300V 41073 506363
