Vossloh Schwabe VS Kondensator 15mF 50/60Hz 250V 40945

Typ A-Kondensatoren mit einem Kunststoff-Gehäuse - 250V.
Für T / TC-Leuchtstofflampen und HS / HI / HM / LS Entladungslampen.
Typ: 40945
Kapazität: 15mF

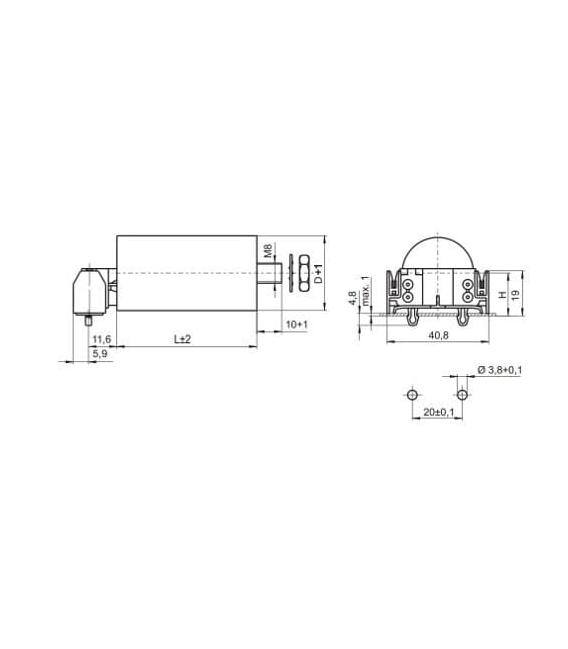

Dimension / Lenght mm: 30/94
Montage: M8 x 10 Bolzen
Gefüllt / Dry: Dry
Terminal: IDC / Push-In-Anschluss
Thermosicherung: -
Prüfzeichen: I


Technische Details der Vossloh-Schwabe Parallel-Kondensatoren
Alle VS-Kondensatoren mit IEC 61048 A2 (Sicherheit) und IEC 61049 (Betrieb) erfüllen. Kondensatoren bewertet 250V und 280V tragen auch das ENEC-Zeichen.

Nennspannung
-250V, 50/60 Hz;
-280V, 50/60 Hz;
-450V, 50/60 Hz (abhängig vom Typ)

Kapazitätstoleranz: ± 10%, ± 5%

Temperaturbereich: -40 bis +85 ° C

Relative Luftfeuchtigkeit Last:
-Klasse F für Typ-B-Kondensatoren
-75% im Jahresmittel
-95% Spitzenwert von 30 Tagen
-Klasse G für Typ-A-Kondensatoren
-65% im Jahresmittel
-85% Spitzenwert von 30 Tagen

Kondensatoren dürfen nicht zu Kondensation unterzogen werden

Ausfallraten es maximale Spannung, Strom und Temperatur-Werte mit = 1 eingehalten ‰ pro 1000 Betriebsstunden

Zulässiges Drehmoment auf der Basis Schraube:
-M8x10 - 5,0 Nm (Aluminiumgehäuse)
-M8x10 - 2,2 Nm (Kunststoffgehäuse)

Split Fixierstifte mit einem Abstand von 20 mm bei Kunststoffgehäusen (side-Clip)

Optional Thermosicherung (Typ-A-Kondensatoren)

Anschlussdrähte:
Parallel-Kondensatoren für Leuchtstofflampen
-Gehäuse Durchmesser 25-30 mm: 0,5 - 1 mm2 und IDC-Klemmen für H05V-U 0,5 Leitern
-Gehäuse Durchmesser> 30 mm: 0,5-1 mm2 parallel Kondensatoren für Hochdrucklampen

Gehäusedurchmesser 25-30 mm: 0,5-1 mm2 und IDC-Klemmen für H05V-U 0,5 Leitern

Gehäuse Durchmesser> 30 mm: 0.5-1.5 mm2
