Vossloh Schwabe VS kondenzator 15mF 50/60Hz 250V 40945

Kondenzatorji tipa A s plastičnim ohišjem - 250 V.
Za fluorescenčne sijalke T/TC in sijalke HS/HI/HM/LS.
Vrsta: 40945
Zmogljivost: 15mF

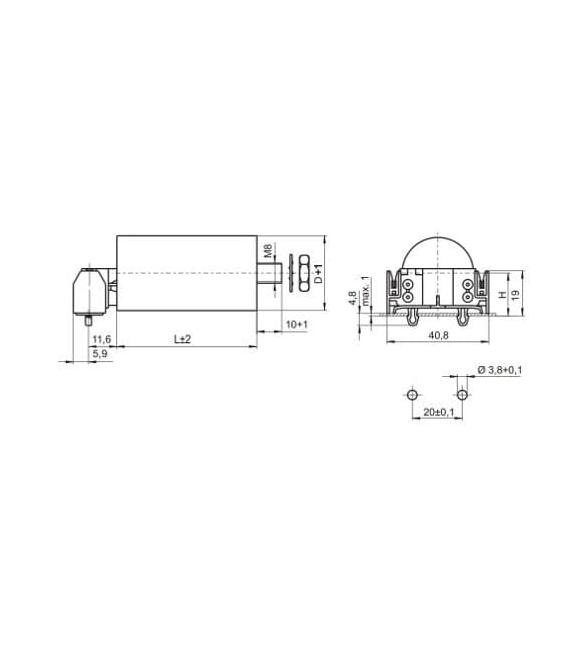

Mera / dolžina mm: 30/94
Montaža: vijak M8 × 10
Polnjeno / suho: suho
Terminal: IDC / vtični terminal
Toplotna varovalka: -
Oznaka homologacije: I
Tehnične podrobnosti paralelnih kondenzatorjev Vossloh-Schwabe
Vsi kondenzatorji VS so v skladu z IEC 61048 A2 (Varnost) in IEC 61049 (Delovanje). Kondenzatorji z nazivno močjo 250 V in 280 V nosijo tudi oznako ENEC.
Nazivna napetost
• 250 V, 50 - 60 Hz ;
• 280 V, 50 - 60 Hz ;
• 450 V, 50 - 60 Hz (odvisno od vrste)
Toleranca kapacitivnosti: ±10%; ±5%
Temperaturno območje: –40…+85 °C
Obremenitev relativne vlažnosti:
• Razred F za kondenzatorje tipa B
• 75% letno povprečje
• 95% najvišja vrednost v 30 dneh
• Razred G za kondenzatorje tipa A
• 65% letno povprečje
• 85% najvišja vrednost v 30 dneh

Kondenzatorji ne smejo biti izpostavljeni kondenzaciji

Če pride do okvare, so upoštevane največje vrednosti napetosti, toka in temperature = 1 ‰ na 1000 delovnih ur

Dovoljeni navor na osnovnem vijaku:
• M8 × 10 - 5 Nm (aluminijasto ohišje)
• M8 × 10 - 2,2 Nm (plastično ohišje)
Razcepljeni pritrdilni zatiči z odmikom 20 mm za plastična ohišja (stranska sponka)
Izbirna toplotna varovalka (kondenzatorji tipa A)
Priključne žice:
Vzporedni kondenzatorji za fluorescenčne sijalke
• Premer ohišja 25 - 30 mm: 0,5 - 1 mm² in priključki IDC za vodnike H05 V-U 0,5
• Premer ohišja > 30 mm: vzporedni kondenzatorji 0,5 - 1 mm² za visokotlačne sijalke
• Premer ohišja 25 - 30 mm: 0,5 - 1 mm² in priključki IDC za vodnike H05 V-U 0,5
• Premer ohišja > 30 mm: 0,5 - 1,5 mm²

Varnostna navodila
