HF 136 TL III 220V balastos electrónicos 220

Ilumine su espacio con el balasto electrónico HF P 136 TL-D III 220 V. Potencia tu iluminación de forma eficiente para conseguir un entorno más luminoso.

Código de aplicación III
Tipo de lámpara nominal TL-D
Número nominal de lámparas 1 piece
Pot. lámpara-balasto nominal 36 W
Tensión de línea 220 - 240 V
Frecuencia de red 50 - 60 Hz
Carcasa L 280 × 30 × 28
Índice eficiencia energética A2 BAT
Vida 90% superviv. a T-carcasa 50000 h
Método de ignición Programmed Start
Reencendido automático Sí
Tiempo de arranque 0.9 (max) s
Frecuencia operativa 45 kHz
Seguridad tensión red (CA) –10% /+10%
Rendimiento tensión red (CA) -8% /+6%
Pico de entrada de corriente 18 (max) A
Duración entrada de corriente 0.25ms
Derivación a tierra 0.5 mA
Pérdidas del equipo 3.5 W
Desviación potencia constante -2% /+2%
Factor lumínico de balasto 1
Factor potencia 100% salida 0.98 -
Tensión batería arranque lámp. 186 - 275 V
Tensión batería para lámparas 186 - 275 V
Prot. sobretensiones 320 V CA 48 hr
Prot. sobretensiones 350 V CA 2 hr
Factor de cresta 1.7 (max) -
Nivel de zumbido y ruido < 30 dB(A)
Capacitancia cable a tierra 200 pF
Capacitancia cable salidaMutua 200 pF
Conector entrada WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Conector salida WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Max.longitud cables de tensión 0.75m
Longitud de aislamiento 8.0-9 mm
Doble luminaria maestra/escl. Not applicable [Master/Slave oper. not applicable]
Secc transv term entrada 0.50 - 1 mm²
Secc.transv. terminales salida 0.50 - 1 mm²
Potencia lámp nom con TL-D 36 W
Potencia sistema con TL-D 36 W
Potencia lámpara con TL-D 32.5 W
Pérdida potencia con TL-D 3.5 W
Temperatura carcasa 80 C
Temperatura máxima de carcasa 80 (max) °C
Temperatura de arranque -25 (min), 60 (max) °C
Temperatura ambiente -25 (min), 60 (max) °C
Temperatura almacenamiento -40 (min), 50 (max) °C
Factor lum balasto en emerg. 0.7 -
Light output after 5 sec 50% of EBLF
Light output after 60 sec 100% of EBLF
Normal operating voltage (DC) 220 - 240 V
Batt volt guaranteed ignition 186 - 275 V
Batt volt guaranteed operation 176 - 275 V

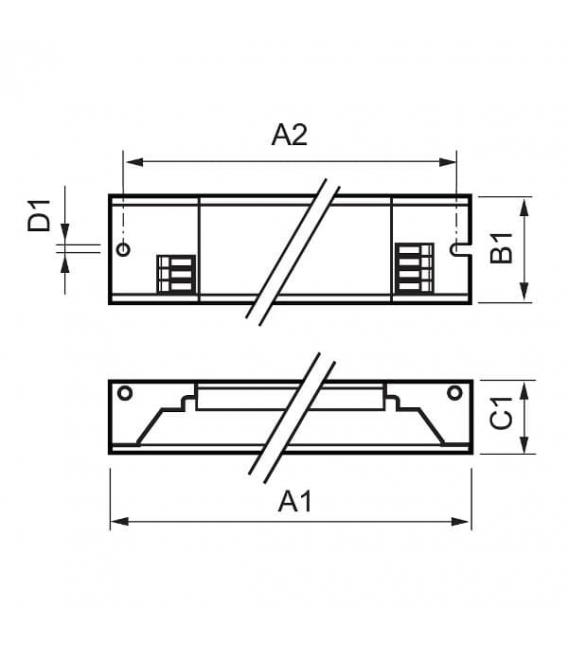

Longitud A1 280 mm
Distancia orif. fijac. long A2 265 mm
B1 anchura 30 mm
C1 altura 28 mm
Diámetro orif. fij. D1 4.2 mm
Marcas de homologación ENEC / VDE-EMV
Marcado CE Sí
Marcado temperatura 110 [Sí]
Estándar emergencia IEC 60598-2-22

Beneficios
• Solución energéticamente eficiente
• El arranque programado permite encender y apagar la lámpara muchas veces sin reducir su vida útil de servicio.
• CC de emergencia con arreglo a la norma de luminarias IEC/EN 60598-2-22
• La alimentación inteligente garantiza un nivel de iluminación constante, con independencia de las fluctuaciones de tensión de la red
• Adecuada para luminarias con protección clase I y, después de pruebas, clase II
• El conector universal Wago 251 ofrece flexibilidad para el cableado manual o de inserción automática horizontal, o automático ALF vertical.

Características
• Combinación de 100000 horas de vida útil a una temperatura mambiente Ta=50 °C con 100000 encendidos/apagados de una lámpara.
• El arranque programado, precalentado y sin parpadeos ( < 0,5s) permite encender y apagar la lámpara sin reducir su vida útil de servicio
• Corrección del factor de potencia activa para garantizar un nivel de iluminación constante, con independencia de las fluctuaciones de tensión de la red
• La unidad está protegida contra la sobretensión de la red y las conexiones incorrectas.

Aplicaciones
• Se utiliza con sistemas de control de detección de movimientos, como Philips OccuSwitch
• Aplicaciones de interiores, como edificios de oficinas, hospitales, supermercados, grandes almacenes, instalaciones industriales y centros educativos
• También para aplicaciones de exteriores de Clase I, como instalaciones industriales y aparcamientos
