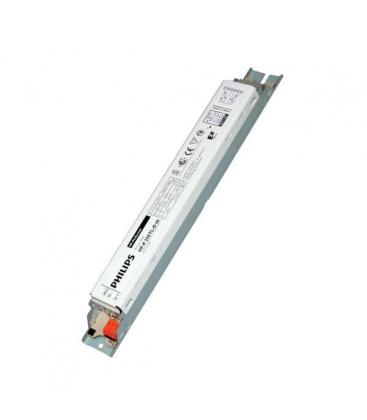

HF 418 TL III 220V alimentatore elettronico

Philips HF 418 TL III 220V alimentatore elettronico P 3 D. Illuminate il vostro spazio con reattore elettronico HF P 3 418 TL-D III 220V. Alimentate in modo efficiente la vostra illuminazione per un ambiente più luminoso.

Codice di impiego III
Tipo di lampada TL-D
Numero di lampade stimate 3/4 piece
Potenza stimata reattore-lampa 18
Tensione di rete 220 - 240 V
Frequenza di rete 50 - 60 Hz
Involucro L 280 × 40 × 28
Indice rendimento energetico A2 BAT
Durata di vita in ore al 90% 50000 h
Metodo di accensione Programmed Start
Riaccensione automatica Yes
Tempo d'innesco 0.9 (max) s
Frequenza operativa 45 kHz
Tensione (min-max)di sicurezza –10% /+10%
Tensione di esecuzione -8% /+6%
Picco corrente all'accensione 18 (max) A
Durata corrente 0.25ms
Perdita corrente a terra 0.5 mA
Perdite di potenza meccanismo 3.90 - 4.55 W
Deviazione costante di potenza -2% /+2%
Fattore flusso del reattore 1.06 -
Fattore potenza 100% in uscita 0.98 -
Tensione accensione lampada 186 - 275 V
Tensione lampade accese 186 - 275
Protezione sovraccarico 320 V 48 hr
Protezione sovraccarico 350 V 2 hr
Numero di alimentatori su MCB 28 ×
Fattore di cresta 1.7 (max) -
Livello di rumorosità < 30 dB(A)
Potenza cavo uscita/terra 200 pF
Potenza cavo uscita reciproca 200 pF
Connett. per terminali di ingr WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Connett. per terminali di usci WAGO 251 universal connector [Suitable for both automatic wiring (ALF and ADS) and manual wiring]
Lunghezza massima cavo 0.75m
Lunghezza neon 8.0-9 mm
Doppia installazione Princ/Sec Not applicable [Master/Slave oper. not applicable]
Diam. filo term.ingresso batt. 0.50 - 1 mm²
Diam filo dei terminali uscita 0.50 - 1 mm²
Potenza nom. lampada su TL-D 18
Potenza di sistema su TL-D 52.6/70.8
Potenza di lampada su TL-D 48.7/66.2
Perdita di potenza su TL-D 3.9/4.6
Temperatura involucro reattore 80 C
Temperatura max invol reattore 80 (max) °C
Temperatura d'innesco -25 (min), 60 (max) °C
Temperatura ambiente -25 (min), 60 (max) °C
Temperatura di stoccaggio -40 (min), 50 (max) °C
Fattore lumen reattore in eme. 0.7 -
Light output after 5 sec 50% of EBLF
Light output after 60 sec 100% of EBLF
Normal operating voltage (DC) 220 - 240 V
Batt volt guaranteed ignition 186 - 275 V
Batt volt guaranteed operation 176 - 275 V

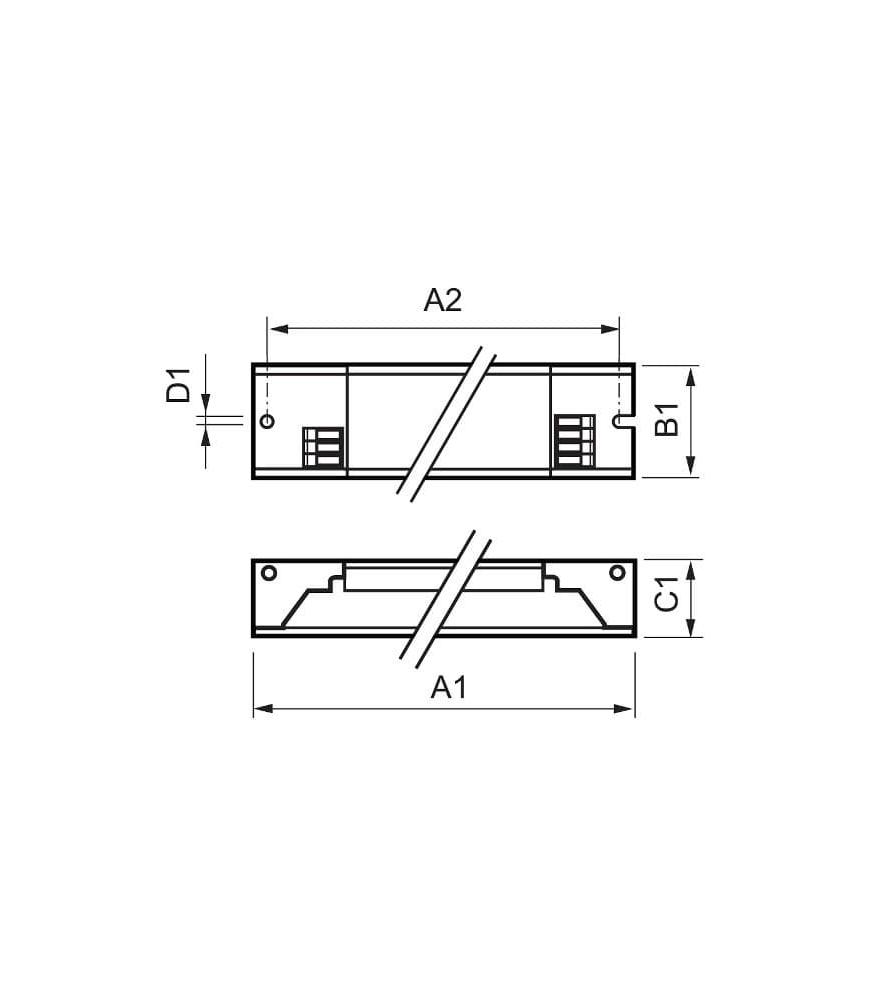

Lunghezza A1 280 mm
Distanza foro di fissaggio A2 265 mm
Larghezza B1 40 mm
Altezza C1 28 mm
Diametro foro di fissaggio D1 4.2 mm
Punti di approvazione ENEC / VDE-EMV
Marchio CE Yes
Marcatura temperatura 110 [Yes]
Standard di emergenza IEC 60598-2-22

Vantaggi
• Una soluzione a risparmio energetico
• L'avvio programmato consente alle lampade di accendersi e spegnersi senza limitarne la durata.
• Funzionamento di emergenza CC in linea con le norme per apparecchi di illuminazione IEC/EN 60598-2-22
• Il dispositivo di alimentazione intelligente assicura luce costante indipendentemente dalle oscillazioni della tensione di rete
• Adatto agli apparecchi per illuminazione con classe di protezione I e, dopo i test, classe II
• Il connettore universale Wago 251 offre la flessibilità del cablaggio manuale orizzontale o a pressione robotizzato o il cablaggio ALF robotizzato verticale.

Lineamenti
• Durata di 50000 ore alla massima temperatura dell'alimentatore, e oltre 60000 accensioni/spegnimenti per lampada
• Avvio che preriscalda, programmato, senza sfarfallio ( < 1s) che consente alle lampade di accendersi e spegnersi senza limitarne la durata
• La correzione attiva del fattore di potenza garantisce luce costante indipendentemente dalle oscillazioni della tensione di rete
• L'unità è protetta da tensione di rete eccessiva e connessioni non corrette.

Applicazioni
• Utilizzato con sistemi di controllo di rilevamento del movimento come Philips OccuPlus
• Applicazioni per interni, come edifici adibiti a uffici, ospedali, supermercati, grandi magazzini, strutture industriali e scuole
• Applicazioni per esterni di classe I, ad esempio strutture industriali e parcheggi
